Диск 250 из диаграммной бумаги для промышленных контрольно-измерительных приборов изготовлен по ГОСТ 7826

Технические Характеристики:

1. Номер диаграммы - 2В7 021 499-1; 2В7 021 163-22
2. Тип диаграммы по ГОСТ7826 - DR250
3. Пределы измерений - 0-60 кгс/см²
4. Вид - диск
5. Диаметр диска по обрезу - 250 мм
6. Диаметр окружности поля записи - 230 мм
7. Диаметр окружности начала отсчета - 45 мм
8. Диаметр центрального отверстия - 12 мм
9. Число отсчетов интервалов времени - 1-24
10. Кол-во дисков в коробе - 1000 штук
11. Марка бумаги - Д120, ГОСТ 7717

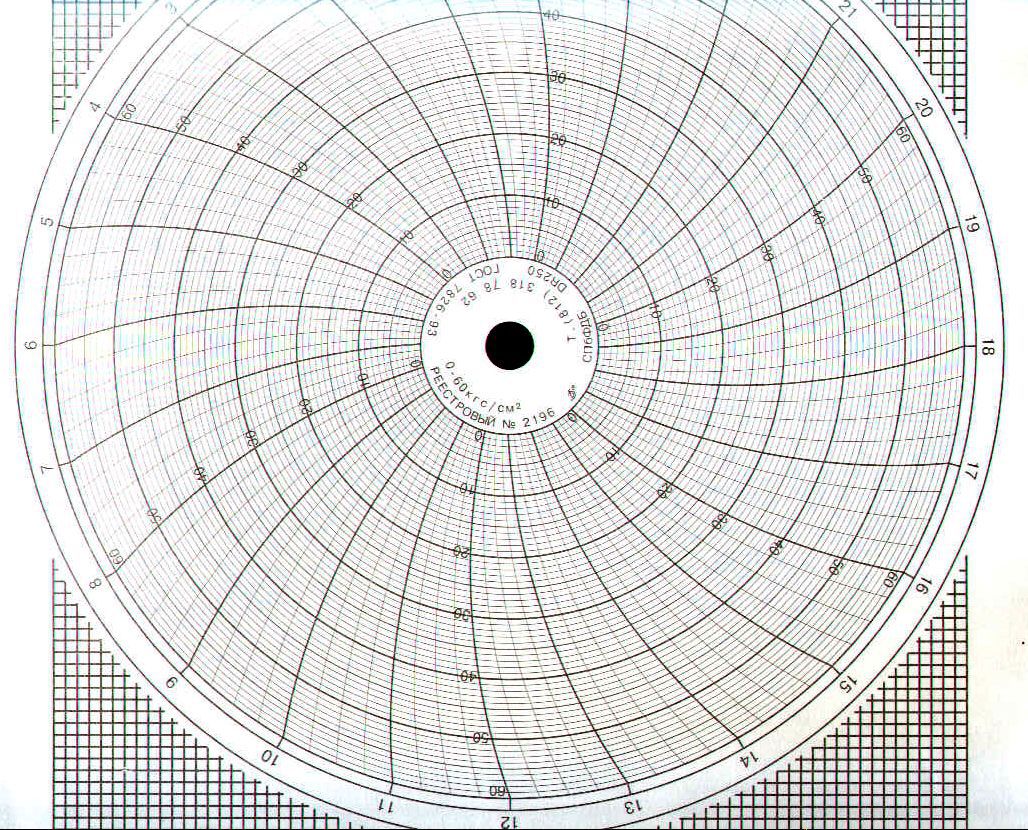

Круговая диаграмма (Р-2196) предназначена для записи показаний промышленных самописцев-регистратров теплоконтроля
